ACS580: Fitur Utama, Mode Kontrol V/f & Vector, dan Kapabilitas Industri

Posted by author-avatar
Spesifikasi & Fitur ACS580

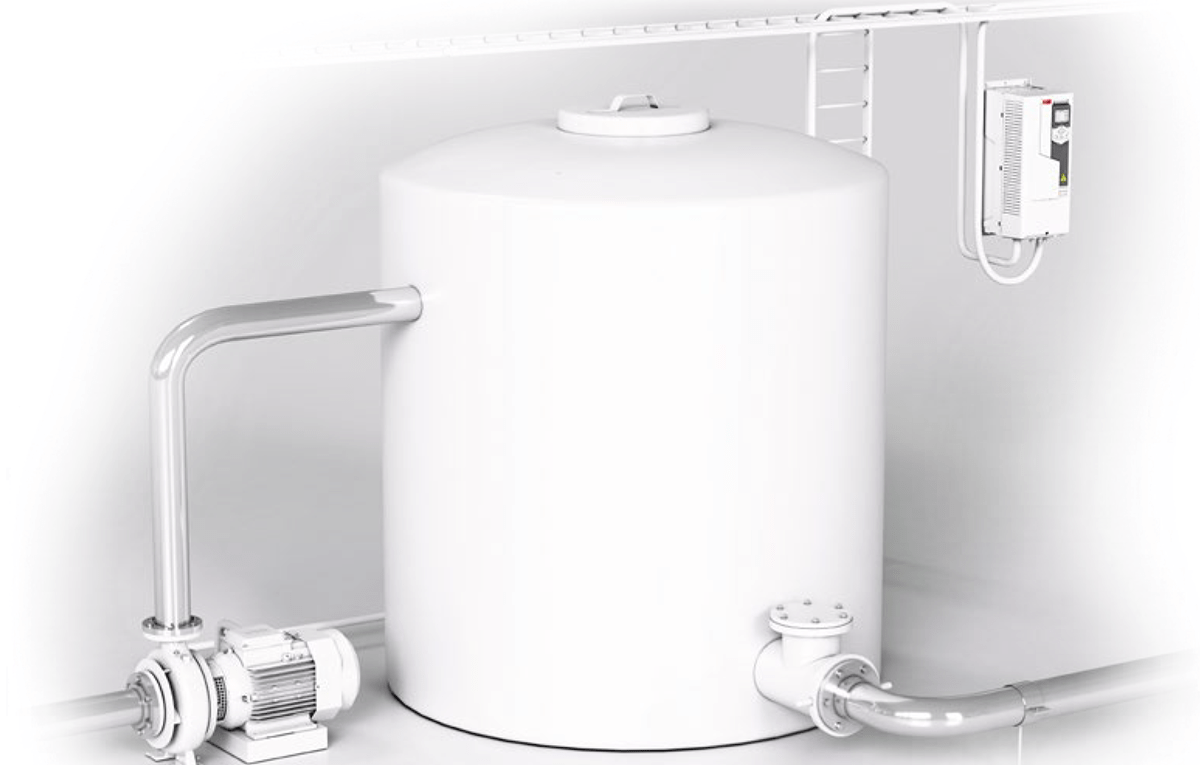

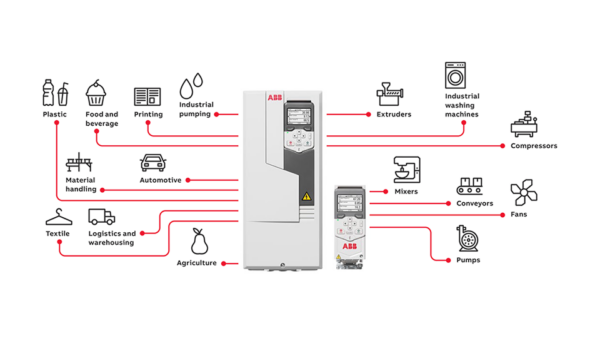

ABB ACS580 adalah general-purpose VSD yang dirancang “plug-and-run” untuk aplikasi pabrik: pompa, kipas, konveyor, kompresor, dan mixer.

Ia tersedia sebagai wall-mount, drive module, hingga cabinet-built, dengan fitur bawaan yang mempersingkat engineering: EMC filter, choke untuk harmonik, Modbus RTU tertanam, dan Safe Torque Off (STO) sebagai standar.

Panel Asisten dengan menu primary settings mempermudah komisioning; ada opsi panel Bluetooth untuk commissioning & monitoring nirkabel.

Dari sisi I/O, ACS580 menyediakan terminal DI/DO/AI/AO, Modbus RTU (RS-485) bawaan, dua slot opsi (I/O & fieldbus), serta terminal STO.

Mode kontrol motor: V/f (Scalar) & Vector

Scalar (V/f): mengatur rasio tegangan/frekuensi (linear/kuadrat) dan mendukung IR compensation (voltage boost) untuk torsi awal lebih tinggi.

Cocok untuk beban konstan/variabel sederhana, multi-motor, atau saat memakai sine/du/dt filter. Fitur energy optimizer aktif di scalar untuk efisiensi 1–20% bergantung beban & kecepatan. (ABB Library)

Vector: untuk akurasi torsi/kecepatan tinggi di seluruh rentang, termasuk kontrol speed & torque tanpa feedback encoder.

Perlu ID run (identifikasi motor) saat pertama kali, terutama untuk PM & SynRM. Tidak direkomendasikan untuk konfigurasi tertentu seperti multi-motor paralel atau saat memakai sine filter. (ABB Library)

Catatan penting: ACS580 tidak menggunakan DTC. Teknologi Direct Torque Control (DTC) adalah platform kontrol torsi premium ABB pada seri ACS880. Jika Anda mengejar dinamika torsi tertinggi, pilih ACS880. (ABB Group)

Kompatibilitas motor

ACS580 mengendalikan induction motor (IM), permanent-magnet (PM), dan synchronous reluctance (SynRM). Paket IE5 SynRM + ACS580 menghadirkan efisiensi energi lebih tinggi, suhu motor lebih rendah, serta kebisingan berkurang—ideal untuk retrofit dan program penghematan energi pabrik.

Konektivitas & otomasi

Standar: Embedded Modbus RTU. Opsi adapter menambah PROFINET IO, EtherNet/IP, Modbus/TCP, EtherCAT, PROFIBUS DP, DeviceNet, CANopen, ControlNet, POWERLINK, termasuk dukungan PROFIsafe/CIP Safety melalui modul keselamatan. Ini memudahkan integrasi ke PLC/DCS modern dengan kabel lebih sedikit dibanding hard-wiring.

Keselamatan fungsional

STO (SIL 3 / PL e) tertanam menyederhanakan rangkaian emergency-stop. Untuk fungsi keselamatan yang lebih kaya (mis. SS1-t via jaringan aman), tersedia modul FSPS-21 (PROFIsafe) dan FSCS-21 (CIP Safety).

Kualitas daya, EMC & harmonik

Semua varian dilengkapi AC/DC choke teroptimasi untuk mitigasi harmonik; tersedia pilihan EMC/RFI filter sesuai kelas lingkungan (C1–C4) dan du/dt filter eksternal bila diperlukan—misalnya kabel motor panjang atau isolasi motor sensitif.

Lingkungan kerja & mekanik

Kelas pelindung IP21 (opsi IP55 untuk wall-mount) dan opsi kabinet hingga IP54; suhu operasi tipikal –15…+50 °C (derating di atas 40 °C); ketinggian hingga 1000 m tanpa derating (turun 1%/100 m hingga 4000 m). Cocok untuk lingkungan industri dengan standar korosivitas yang ditentukan.

Performa & rating arus

ACS580 menyediakan rating Light-duty (LD) dan Heavy-duty (HD): 110% untuk 1 menit setiap 10 menit (LD) dan 150% untuk 1 menit setiap 10 menit (HD). Data arus/tenaga tersedia lengkap untuk tiap tipe & frame.

Pengereman & dinamika

Untuk deselerasi agresif tanpa regenerative supply, tersedia opsi brake chopper (untuk resistor braking). Selain itu, flux braking dan energy optimizer membantu kontrol energi saat transien & beban ringan.

Komisioning & pemeliharaan

Panel asisten memandu startup (language, motor nameplate, test run) dengan backup/restore ke panel; Drive Composer PC tool mempercepat tuning, programming, monitoring, analizing.—koneksi via USB panel. Opsi panel Bluetooth mendukung commissioning tanpa kabel.

Rangkuman (takeaways cepat)

  • Kontrol: pilih Scalar (V/f) untuk skenario sederhana/multi-motor/ber-filter; pilih Vector untuk akurasi torsi/kecepatan lebih tinggi. Tidak ada DTC—itu milik seri ACS880. (ABB Library, ABB Group)
  • Built-in yang menghemat biaya: Adaptive programmnig, EMC filter, choke, Modbus RTU, STO,
  • Smart panel asisten: Auto trun off the display, Multi-Drive, Monitoring Grafik, Copy, Paste, Backup, Restore, Bluetooth panel
  • Konektivitas luas: fieldbus Ethernet & serial utama (PROFINET, EtherNet/IP, Modbus/TCP, EtherCAT, PROFIBUS, dll.) plus opsi PROFIsafe/CIP Safety.
  • Efisiensi energi: energy optimizer (hemat 1–20% bergantung beban), cocok dipaketkan dengan IE5 SynRM untuk ROI energi terbaik. (ABB Library)
  • Kesiapan industri: IP21/IP55, suhu –15…+50 °C, derating jelas, perlindungan lengkap (over/under-voltage, stall, belt-loss, dll.).
