ABB ACS580 — ABB Energy Efficiency & Operation Technology System Solution (case study)

Pabrik Pengolahan Makanan (Jawa Barat): Hemat ~20–22% Energi Utilitas & Stabilkan Proses dengan Sistem Otomasi Terpadu ABB (ACS580 + PM5072 + CP604)

Ringkasan Eksekutif

Pabrik pengolahan makanan menghadapi biaya listrik yang tinggi dan tuntutan konsistensi mutu (temperatur, aliran, kebersihan). Tim menerapkan Sistem Otomasi Terpadu:

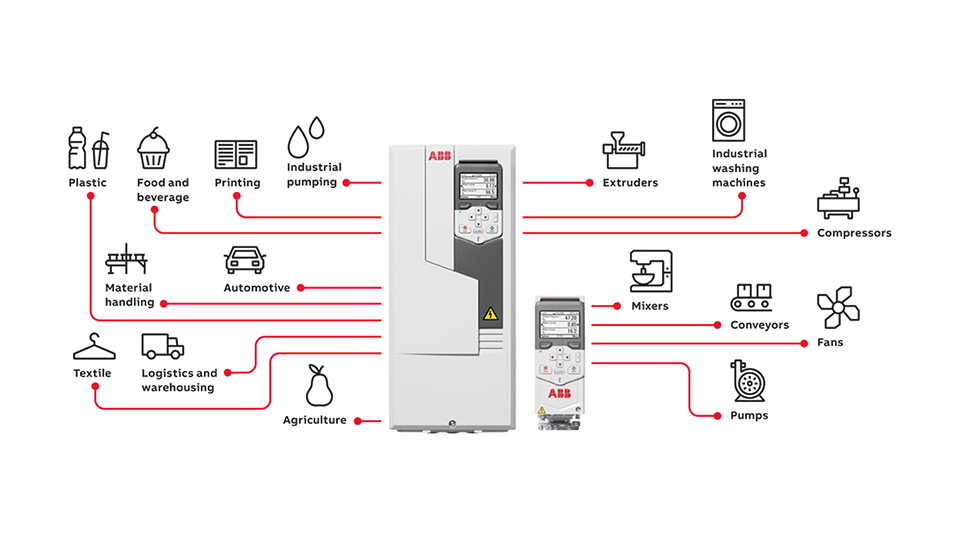

• Drive ABB ACS580 (general‑purpose, STO SIL3, choke harmonik & EMC filter bawaan, Energy Optimizer, kalkulator kWh/kRp/CO₂),
• PLC PM5072‑T‑2ETH (2× Ethernet, kontrol cepat, interlock safety),
• HMI CP604 (navigasi intuitif: Home → Monitoring → Controlling → Alarm → About),
  terintegrasi Modbus TCP via Ethernet sesuai demokit.

Dampak (fase implementasi awal/“Phase‑1” – 19 drive):

• Hemat energi ≈ 227.383 kWh/tahun (sekitar −22,1% pada aset yang dioptimasi).
• Hemat biaya ≈ Rp 364 juta/tahun (asumsi Rp 1.600/kWh).
• CO₂ berkurang ≈ 186 ton/tahun (faktor 0,82 kg/kWh).
• Proses lebih stabil: ramp halus, tekanan/aliran terkendali, alarm & reset jelas via HMI.

Catatan: Demokit mencontohkan ACS580‑01‑02A7‑4 (0,75 kW, 400 V) untuk simulasi. Di lapangan, rating drive mengikuti motor aktual (5,5–22 kW, dst) namun SOP, filosofi kontrol, dan arsitektur sama.

---

Profil Pabrik

• Produk: minuman & saus siap konsumsi.
• Operasi: 2–3 shift; area proses cair, cold room & AHU, chilled water untuk penukar panas, cooling tower, pengering botol.
• Tujuan: turunkan kWh/ton, stabilkan mutu (SP vs PV), percepat respons alarm, dan siapkan proof of savings untuk manajemen.

---

Tantangan Utama

1. Energi berlebih: fans & pumps berjalan di kecepatan tetap lalu “ditahan” (throttling).
2. Variasi beban: demand berubah menurut batch/shift/iklim → butuh kontrol kecepatan adaptif.
3. Traceability & audit: butuh data kWh/ton, event & alarm untuk HACCP/BPOM dan continuous improvement.

---

Solusi: Otomasi Terpadu ABB

Arsitektur Komunikasi & Kontrol

[Operator] ── HMI CP604 (Ethernet)
                  │
                  ├─ PLC PM5072‑T‑2ETH (2x Ethernet)
                  │        └─ Interlock & Safety (E‑Stop/STO)
                  │
                  └─ Modbus TCP ── [ACS580 Drives] ── Motor (Fans & Pumps)

Pemetaan I/O (sesuai handbook)

• DI1–DI6: Start/Stop, Direction, Speed Select, Reset Fault, External Fault, fungsi tambahan.
• AI1/AI2: referensi kecepatan & PID (mis. tekanan/flow/temperatur).
• RO1–RO3: Running, Fault/Alarm, Ready/Healthy (ke PLC/HMI/lampu).
• STO (SIL3): Safe Torque Off—torsi = 0 bila E‑Stop aktif.

SOP Pengoperasian via HMI (diringkas dari demokit)

• Slide 1 – Home: titik awal.
• Slide 2 – Monitoring: Freq, Current, Voltage, RPM, kW real‑time.
• Slide 3 – Controlling: set RPM, Acceleration/Deceleration, Start/Stop, Forward/Reverse (direction diproteksi interlock).
• Slide 4 – Display Alarm: cek pesan fault, Test Alarm (simulasi trip), Fault Reset (pastikan Test Alarm = OFF).
• Slide 5 – About: profil & keunggulan ACS580.

Best practice F&B: Reverse untuk pompa proses biasanya dinonaktifkan (hanya aktif pada blower tertentu yang aman). Selalu pastikan Stop → RPM=0 sebelum ubah arah.

---

Aset yang Dioptimasi (Phase‑1)

Aset	Unit × kW	Jam/Tahun	Baseline (kWh/yr)*	Est. Hemat	Catatan
AHU Supply Fans (Clean Room)	6 × 11	6.000	316.800	18% → 57.024	Kontrol temperatur & tekanan
Chilled Water Pumps	3 × 22	6.000	277.200	22% → 60.984	Gantikan throttling
Process Water Booster Pumps	3 × 18,5	6.000	233.100	25% → 58.275	Stabilkan tekanan
Cooling Tower Fans	3 × 7,5	6.000	108.000	30% → 32.400	Wet‑bulb tracking
Bottle Drying Blowers	4 × 5,5	5.000	93.500	20% → 18.700	Kualitas pengeringan
Subtotal (Phase‑1)	19 drives		1.028.600	227.383 kWh/yr	≈ −22,1%

*Baseline dihitung dari Unit × kW × jam × faktor beban konservatif (fans 80%, pumps 70–80%).

Opsi Phase‑2 (tambahan cepat):

• CIP Pumps (4 × 11 kW; 1.500 jam/yr): hemat ~6.930 kWh/yr (≈15%).
• Conveyors (12 × 2,2 kW; 6.000 jam/yr): hemat ~4.752 kWh/yr (≈5%; lebih ke soft‑start, ergonomi, kualitas handling).

Total (Phase‑1 + Phase‑2): 239.065 kWh/yr hemat (≈−20,5% seluruh utilitas yang dihitung).

---

Dampak Finansial & Lingkungan

Sensitivitas Tarif (gunakan yang paling relevan dengan kontrak PLN Anda)

Tarif (Rp/kWh)	Hemat (Phase‑1)	Hemat (Phase‑1+2)
1.300	Rp 295.597.900/th	Rp 310.784.500/th
1.600	Rp 363.812.800/th	Rp 382.504.000/th
2.000	Rp 454.766.000/th	Rp 478.130.000/th

Jejak karbon (Phase‑1): 227.383 kWh × 0,82 kg/kWh = ≈ 186 tCO₂/tahun tereduksi.

Payback indikatif

• CAPEX paket Phase‑1 (19 drive + PLC + HMI + panel + engineering & commissioning): ± Rp 800–1.100 juta (tergantung rating & scope lapangan).
• Payback: ~1,8–3,0 tahun (tergantung tarif & aset yang dipilih).

---

Nilai Operasional untuk Industri Makanan

• Kualitas & kepatuhan: kontrol halus → deviasi SP‑PV menurun; mendukung HACCP/BPOM via trending & event log dari HMI/PLC.
• Keandalan: soft‑start/stop kurangi water hammer, stres mekanik, & MTTR.
• Visibility: Slide Monitoring dan Alarm mempercepat Alarm‑to‑Action di lantai produksi.
• Data untuk manajemen: kWh/ton, kW/HL, frekuensi alarm, dan downtime—siap dipakai di rapat biaya energi.

---

Governance, Safety & SOP (diringkas)

1. Start & Set Kecepatan: Slide Controlling → set RPM; atur Acceleration/Deceleration jika proses butuh ramp lebih halus.
2. Stop Normal: tekan Stop → verifikasi indikator Forward/Reverse mati, cek RPM=0 di Monitoring.
3. Ubah Arah: wajib Stop & RPM=0. Pada pompa proses, Reverse biasanya disabled demi higienitas & mekanik.
4. Fault/Alarm: Display Alarm → baca pesan; bila Test Alarm dipakai, set OFF dulu → Fault Reset.
5. Darurat: gunakan E‑Stop; STO (SIL3) memutus torsi dengan aman.

---

Rencana Implementasi Cepat (4–6 Minggu per Area)

• Minggu 1: walk‑through energi, ambil baseline kW/kWh (logger atau dari ACS580), pilih aset prioritas (fans/pumps).
• Minggu 2: FAT—uji SOP HMI (Slide 1–5), mapping register Modbus‑TCP, interlock & alarm.
• Minggu 3–4: instalasi bertahap tanpa hentikan produksi; auto‑tuning + PID tuning.
• Minggu 5–6: SAT, pelatihan operator & maintainer; aktifkan Energy Optimizer & dashboard kWh/ton.

---

KPI Manajemen yang Disarankan

1. kWh/ton produk; kW/HL (untuk minuman).
2. Biaya energi per batch.
3. SP vs PV (temperatur/tekanan), deviasi rata‑rata & puncak.
4. Top‑5 Alarm dan Alarm‑to‑Action Time.
5. MTBF/MTTR motor & drive.

---

Contoh Copy Siap Pakai (Landing Page/Brosur)

Judul: Pangkas Biaya Energi Utilitas Pabrik Makanan hingga ~20–30%
Subjudul: ACS580 + PM5072 + CP604—mudah diprogram, dioperasikan, dan di‑scale.
Nilai Utama:

• Hemat energi pada fans & pumps ta

---

Perhitungan Inti (rangkuman)

• Baseline (Phase‑1): 1.028.600 kWh/yr
• Hemat (Phase‑1): 227.383 kWh/yr (−22,1%)
• Baseline (Phase‑1+2): 1.169.840 kWh/yr
• Hemat total: 239.065 kWh/yr (−20,5%)
• Hemat biaya (Rp 1.600/kWh): Phase‑1 Rp 363.812.800/yr; Phase‑1+2 Rp 382.504.000/yr

---
