6 Manfaat Daisy Chain Ethernet

Posted by author-avatar

Manfaat daisy chain pada koneksi Ethernet sangat signifikan, terutama dalam automasi industri dan aplikasi drive seperti ABB ACS380-E. Berikut penjelasan lengkapnya:

Apa Itu Daisy Chain Ethernet?

Daisy chain adalah metode koneksi jaringan di mana setiap perangkat (misalnya inverter, PLC, HMI) dihubungkan berantai, dari satu perangkat ke perangkat berikutnya — seperti mata rantai.

Contoh:

PLC ⇄ Inverter 1 ⇄ Inverter 2 ⇄ Inverter 3 ⇄ HMI

✅ Manfaat Utama Daisy Chain Ethernet

1. Mengurangi Kebutuhan Switch Eksternal

Tanpa daisy chain, Anda perlu switch Ethernet industri untuk menghubungkan beberapa perangkat. Dengan daisy chain:

  • Port Ethernet kedua pada drive memungkinkan koneksi langsung ke perangkat berikutnya.
  • Hemat biaya hardware switch.
  • Hemat ruang dalam panel.

2. Menyederhanakan Wiring

  • Lebih sedikit kabel yang perlu ditarik ke switch pusat.
  • Instalasi lebih rapi, cepat, dan mudah dalam pemeliharaan.

3. Topologi Modular

  • Cocok untuk mesin atau sistem modular.
  • Misalnya: setiap modul mesin punya 1 inverter → cukup sambungkan ke inverter sebelumnya.

4. Memudahkan Ekspansi Sistem

  • Tambah drive/inverter baru? Cukup sambungkan ke port Ethernet terakhir — tidak perlu konfigurasi ulang switch.

5. Efisiensi Komunikasi di Lapangan

  • Komunikasi antar perangkat lebih langsung.
  • Ideal untuk komisioning cepat, diagnostik, atau sinkronisasi drive via protokol seperti PROFINET atau EtherNet/IP.

6. Mengurangi Biaya dan Kompleksitas

  • Lebih sedikit konektor, kabel patch, terminal RJ45, panel slot, dan pengaturan IP per switch.
  • Cocok untuk proyek OEM, panel builder, dan integrator sistem.

⚠️ Catatan: Apa yang Perlu Diwaspadai?

  • Loop jaringan harus dihindari; gunakan protokol seperti MRP (Media Redundancy Protocol) jika ingin daisy chain dengan failover.
  • Daisy chain bukan pengganti switch full-managed dalam arsitektur besar atau sistem dengan bandwidth tinggi.

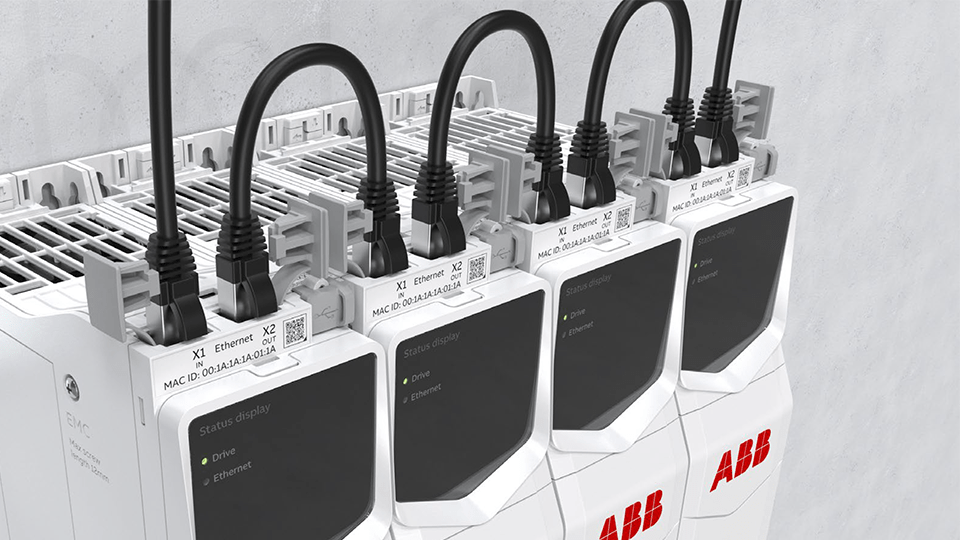

💡 Dalam Konteks ABB ACS380-E

Drive ini punya 2× 100 Mbps Ethernet ports dan mendukung daisy chain secara native, menjadikannya sangat cocok untuk:

  • Mesin-mesin packaging
  • Conveyor multi-motor
  • Mesin bottling atau labeling
  • Sistem SCADA yang terhubung langsung
